[논문 분석] CNN 기반 MS Office 악성 문서 탐지

이번 학기부터 "머신러닝을 이용한 악성 파일 탐지 플랫폼" 이라는 주제로 프로젝트를 하게 되었다.



원래 논문의 순서는

Introduction -> Experimental -> Results & discussion -> Conclusion -> References  순서 이지만,



이번에는 아래의 순서로 읽어보려고 한다.

Title > Abstract > Conclusion > Results & discussion (data)> Introduction > Results & discussion (detail)



CNN 기반 MS Office 악성 문서 탐지

Keywords(키워드) : MS office, malicious, detection, CNN, deep learning



ABSTARCT

해당 논문은 CNN 알고리즘을 이용하여 문서의 스트림 데이터 내에 존재하는

1. 악성키워드의 위치를 확인하고
2. 인접 정보를 활용하여 악성으로 분류

이 방식으로 악성코드를 탐지한 결과 0.97의 정확도를 보였고, 파일 단위 악성코드 탐지한 결과 0.92의 정확도를 보였다.



Conclusions

문서형 악성 코드의 특징 :

• 실행 파일이 직접적으로 실행되는 것이 아닌 external의 URL을 통한 C&C 서버와의 연결
• VBA 매크로를 담아 프로세스 조작, 스니핑

탐지 방법 (숨겨져 있는 악성코드, 외부 연결 시도하는 키워드) :

1. 문서형 악성코드 내 인코딩, 디코딩, 암호화
2. 스트림 데이터 수동 분석

DataSet :

• 정상 파일 : 550개
• 악성 파일 : 550개
• 데이터셋 만든 과정 :
  1. 스트림 데이터 저장
  2. 순차적으로 악성 키워드 여부 검사
  3. 악성 키워드 발견
     • 악성 키워드 위치 태깅 및 존재 여부 표시

ML Algorithm :

• CNN으로 채택 -> 악성 키워드가 존재하는 위치를 특정하여 인접 이미지와 특징 효과적 인식 및 강조 됨.

  -> CNN ML Algorithm :

1. 악성 키워드(0x00~0xFF)를 아스키 코드(0 ~ 255)로 변환하여 저장
2. CNN 알고리즘을 이용 : 키워드 존재하는 위치 특정, 인접 정보 인식 강조
   • 스트림 단위로 테스트 진행 결과 => 0.9717
   • 파일 단위로 테스트 진행 결과 => 0.9213



향후 연구 :

• 악성 키워드 추가 수집(정상 파일에 최대한 등장하지 않은 키워드 찾는 것



Experiment Result

1.1 데이터 셋

• 총 1,100개의 파일 사용:
  • 악성 파일 550개 (백신 사가 제공)
  • 정상 파일 550개
• 정상 파일 포맷 분포:
  • PPT: 3개
  • XLS: 264개
  • DOC: 283개
  • 총 550개는 공공 데이터 포털에서 수집
    • PPT 5개, XLS 542개, DOC 3개
    • 대부분 XLS 형식이 주류
• XLS는 공공기관에서 주로 사용하는 파일
• PPT와 DOC는 비중이 적어 스트림 데이터 수집이 어려움
• 각 파일 스트림 추출 후 총 102,447개의 스트림 데이터셋 생성
• 악성 파일에는 매크로 관련 데이터와 키워드 다수 포함
• 정상 파일에도 존재할 수 있는 매크로 키워드는 악성 키워드 목록에서 제외함





1.2 데이터 전처리

• 데이터 구성:
  • 전체 데이터는 아래 4가지 스트림으로 구성됨:
    1. 악성 파일에서 악성 키워드 존재 스트림
    2. 악성 파일에서 악성 키워드 비존재 스트림
    3. 정상 파일에서 악성 키워드 존재 스트림
    4. 정상 파일에서 악성 키워드 비존재 스트림
• 학습 데이터 추출 방식:
  • 학습용 데이터는 (1)과 (4)에서 랜덤 추출
  • 테스트용 데이터는 (2)와 (3) 사용
• 악성 스크립트 분석 결과:
  • 악성 파일은 주로 스크립트 형식
  • 악성 키워드는 스크립트 내에 포함되어 있었음
  • 일부는 악성 코드가 스트림 중간이나 말미에 위치
• 스트림 샘플링 방식:
  • 악성 키워드가 존재하는 구간 기준으로 앞뒤 1000 byte씩 추출
  • 악성 키워드가 여러 개일 경우, 가장 앞 키워드부터 가장 뒤 키워드까지 위치를 기준으로 해당 범위를 1000 byte로 잘라 학습용으로 사용



1.3 모델

• CNN 모델 사용 이유:
  악성 코드 탐지에 있어 특정 키워드의 앞뒤 문맥(연속성)까지 학습할 수 있기 때문에 CNN 모델을 사용함.
• 스트림 데이터 분류 및 수:
  • 전체 1100개 파일에서 총 10244개의 스트림 추출
  • 이 중 3694개는 정상 파일 중 악성 키워드가 없는 스트림
  • 학습용: 2585개 스트림
  • 테스트용: 4종류 스트림 모두 사용 → 총 4770개 스트림
• 학습 및 테스트 데이터 구성 방식:
  • 각 스트림은 1000 byte로 고정해 input size 맞춤
  • 테스트 스트림도 동일하게 랜덤으로 1000 byte 추출
• 모델 구성 (요약):

간단하게 그려본 구조도이다.



• Conv2D + MaxPooling2D → Dropout → Conv2D → MaxPooling2D → Dropout
• Flatten → Dense(2회) → Dropout → Output(Dense)
• 총 파라미터 수: 약 2백만 개

• 학습 설정:
  • epochs = 25, batch size = 30
• 스트림 단위 학습:
  • 학습은 파일이 아닌 스트림 단위로 진행
  • 악성 키워드가 존재하는 스트림은 악성, 존재하지 않으면 정상으로 판별
  • 스트림 단위로 탐지하기 때문에, 새로운 악성코드도 탐지 가능



1.4 결과

학습/검증 성능

• Epoch 10 기준 성능:
  • Train Loss: 0.0174
  • Validation Loss: 0.0292
  • Train Accuracy: 0.9957
  • Validation Accuracy: 0.9935
• 최종 테스트 데이터 성능 (Table 2):
  • Loss: 0.2543
  • Accuracy: 0.9717

Confusion Matrix 결과

 스트림 단위 평가 (Table 3)

• Accuracy: 0.9213
• Precision: 0.972
• Recall: 0.879
• F1-Score: 0.9239
• 기준: 스트림 내 악성 키워드 하나라도 존재 → 악성(malware) 판정



논문 내에 있는 첨부

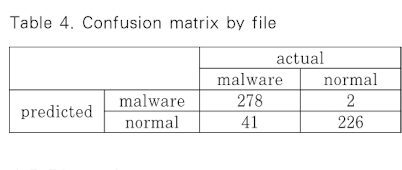

• 총 547개의 파일 중 504개 정확히 분류 (accuracy 기준 0.9214)
• 기준: 파일 내 스트림에 악성 키워드가 하나라도 있으면 → malware

논문 내에 있는 표 첨부





결론 및 Discussion 요약

• 스트림 단위 학습 모델이 0.9717의 높은 정확도를 보였으며,
• 파일 단위로 통합 평가 시에도 0.9214로 우수한 성능을 보임.
• 정상 파일에도 존재할 수 있는 키워드를 제거하고 학습할 경우, 향후 더 높은 정확도도 기대할 수 있음.





Introduction

문서형 악성코드 개요 및 연구 동기 요약

: 악성코드 유포 방식

• 문서형 악성코드는 주로 웹사이트, 이메일 첨부 파일 등을 통해 유포됨.
• PDF, HWP, MS Office 문서가 주된 대상.

: 공격 방식

• 대표적인 공격 기법:
  • 매크로(Macro) 삽입
  • postscript, 자료 연결, 배포용 문서
• 공격 목표:
  • 금융회사, 정부 기관 등 타겟으로
  • 외부 URI 또는 C&C 서버에 연결되어 악성 행위 실행

문서형 악성코드 특징

• 악성코드는 종종 VBA 매크로를 통해 실행됨
• 문서 내에 악성 프로세스를 숨기거나 Sniffing 기능 삽입
• 일반 악성코드보다 탐지가 어렵고 은밀하게 동작

연구 목표 및 방법

• MS Office 문서 내부 구조 분석
  • 특히 스트림(stream) 데이터에 주목
  • exe, dll, PE, shellcode, URL, 키워드 등 수집
• 각 키워드 존재 여부를 기준으로 스트림 데이터를 태깅(tagging)
• 이후 CNN 모델에 적용해 학습시킴
  → 악성/정상 문서 분류 모델 제안





Proposed Model + Experiment Result

3.1 MS Office 구조 분석 (Structure Analysis)

• MS Office 파일 구조는 FAT 구조와 유사한 OLE 방식으로, 내부에 헤더 블록과 데이터 블록이 존재.
• Magic ID로 D0 CF 11 E0 A1 B1 1A E1 값을 포함 → OLE 파일임을 식별.
• OLE 데이터 블록에는 스트림(stream), 프로퍼티, BBAT, SBAT 등이 포함되며, 본 연구는 OLE 내부 스트림 데이터에 집중하여 악성코드 탐지를 수행함.

3.2 MS Office Stream 분석

• 스트림 데이터 분석을 통해:
  • 파일 이름, 스트림 이름, 사이즈, 악성 키워드 존재 여부, 시작/종료 지점, 전체 데이터를 수집하여 데이터셋 구축.

악성 의심 키워드 (52개) - Table 1

• 파일 실행 관련: .exe, .dll, .jar, .bax
• 셸코드 관련: shell32, powershell, createprocess 등
• 파일 조작: filecopy, deletefolder, mkdir 등
• URL 접근: urldownloadtofile, urlmon
• 계정 탈취: admin, Password, Security 등
• 암호화/복호화: Base64, MyDecode, Encode64
• 버퍼 오버플로우: ResourceReader, StackSize 등

정상 파일에서도 나타날 수 있는 키워드는 제외하고 정제함.

3.3 제안 모델 (CNN 기반)

• CNN 구조 사용 이유:
  • 악성 키워드 앞뒤의 문맥 정보를 반영하여 패턴을 학습하기 위함.
  • 스트림 데이터를 수치화하고 1D 데이터처럼 처리하여 CNN에 입력

Fig. 1 설명

• 필터가 적용되는 과정을 시각적으로 설명:
  • 5x5 입력 → 3x3 필터 적용 → 필터링된 feature 생성
  • CNN이 직접 필터를 생성하고 학습함

 Pooling 사용 이유

• CNN의 연산량을 줄이고, 의미 있는 feature를 강조
• max pooling 사용 → 특징 정보 유지 + 사이즈 축소





































* 출저를 밝혀지만 혹시라도 문제가 될 경우 비공개를 하거나 바로 삭제 하겠습니다.

https://www.dbpia.co.kr/Journal/articleDetail?nodeId=NODE11056791
